HELIX / S600

A gyors és helytakarékos kapurendszer

U érték – Helix/S600 ISO, 5000×5000 mm: 1,77 W/m²k
U érték – Helix/S600 ALU, 5000×5000 mm: 3,97 W/m²k

HELIX / S600

A gyorskapu

Termékkínálatunk újdonsága  egy rendkívül gyors szekcionált kapu, kiváló hőszigetelési tulajdonságokkal – a Helix. Speciális kialakításának köszönhetően minimálisra csökkent a zajképződés, a patentos rendszer elegáns dizájnt kölcsönöz a Helix kapunak.

Hagyományosan azokon a helyeken, ahol intenzív használat van, gyakran kétféle kapurendszer van felszerelve, egy szigetelt kapu éjszakai használatra és gyorskapu a gyakori, nappali használatra. Az új Helix/S600 kapurendszer egyesítik mindkét kapufajta kiváló tulajdonságait. Ez egy gyorsan megtérülő befektetés.

Az S600 ugyanolyan motorral van felszerelve, mint a Helix, de standard szabványos sínrendszerrel van ellátva. Az S600 6x gyorsabban nyílik, mint egy hagyományos szekcionált kapu és a beépítéséhez csupán 600 mm magas ajtószemöldök (koszorúgerenda) szükséges. A Helix-nél a panelek magassága 366 mm. Az S600 kapuhoz 366 és 488 mm ISO- és ALU-paneleket is lehet választani.

A HELIX és S600 kapu előnyei

Sebesség

A spirál rendszerű sínvezetésnek köszönhetően a kapu 6x gyorsabb, mint a klasszikus szekcionált kapu, ezért ideális ez a rendszer a magas nyitásszámú helyeken. Az 1,1 m/s -os sebességnek köszönhetően a rendszer energiatakarékosnak mondható.

Energiatakarékosság

Az ISO 40 mm széles panel U értéke 1,77 W/m²k a 5000×5000 mm-es kapuknál. Igény szerint ALU kivitelben is rendelhető.

Helytakarékosság

A Helix kapu forradalmi innovációjának, spirál rendszerének és láncos meghajtásának köszönhetően, a beépítéshez nincs nagy helyigénye. A forradalmi spirál rendszerű sínvezetésnek köszönhetően nincs súrlódás, elhasználódás. A Helix megoldást jelent azokon a helyeken, ahol a menyezettre nem lehet felerősíteni a standard szekcionált vezetést.

Élettartam

Az intelligens meghajtás, rugó- és ellensúlymentes kialakításnak köszönhetően a Helix/S600 kapurendszereknek nincs szükségük karbantartásra a 200.000-es ciklus eléréséig.

Felhasználhatóság
  • Logisztika
  • Autóipar
  • Gépipar
  • Fémipar, elektronikai ipar
  • Vegyipar, gyógyszeripar

Technikai adatok

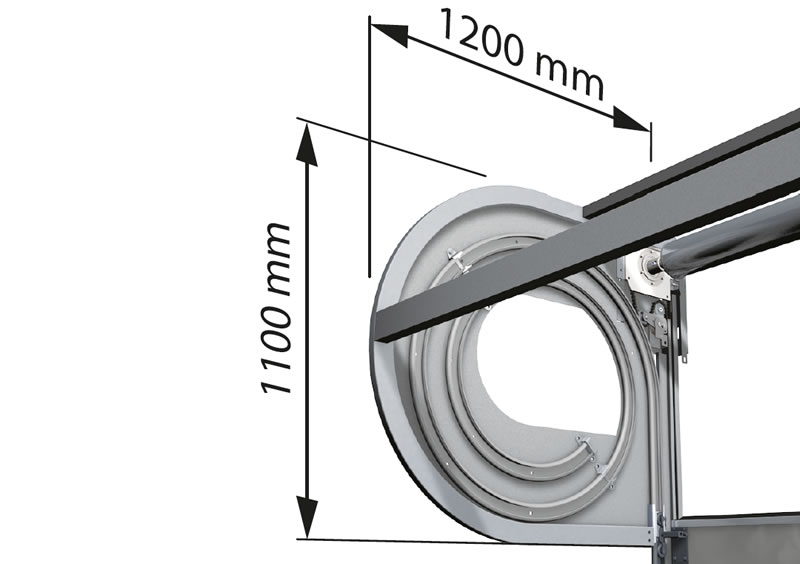

Beépítési helyigény (Helix!)

A Helix szinte érintkezés nélkül és zajtalanul mozog egy kompakt spirálrendszerben, melynek helyigénye 1100 x 1200 mm, a meghajtás felőli oldalon 350 mm, az ellentétes oldalon pedig 120 mm szabad hely szükséges.

Tengely

A Helix/S600 kapurendszerekben az indítórugó nélküli alumínium tengely közvetlenül a meghajtással van összeköttetésben.

Meghajtás

A nagy sebességű nyitásról/zárásról a megszakítás nélküli láncos/acélkábeles erőátviteli rendszer gondoskodik.

Kompakt oldalpántok

A szekciók biztonságosabb illesztése a szinte teljesen lapos pántokkal történik, amelyek tökéletes függőleges tömítést biztosítanak.

Biztonság

A Helix/S600 kapurendszerek kiegészíthetők beépített fotocellával vagy fényráccsal, amely egy adóból és vevőből áll és gyárilag be van építve a sínrendszerbe, így az nem látható.

Két alapszín

Az alapárban két szín található, a RAL9002 és a RAL9006, de ha más kívánsága van a szín tekintetében, az Alpha itt is számos lehetőséget kínál.

Szekciók illesztése

Az ISO- és ALU-panelek ellenállnak a víz és szél hatásainak (szélterhelési osztály: III.)

Specifikációk

Helix
S600
Max. kapufelület 25 m² (350kg) 25 m² (350kg)
Max. kapuszélesség 5000 mm 5000 mm
Max. kapumagasság 5000 mm 5000 mm
Panelek magassága 366-610 mm 366-610 mm
Nyitási sebesség 1.1 m/s 1.1 m/s
Zárási sebesség 0.5 m/s 0.5 m/s
Szekciók vastagsága 40 mm 40 mm
Szekciók átmenete ujjbecsípődés elleni védelem ujjbecsípődés elleni védelem
ALU szekciók beszerelhetősége igen igen
U érték 5000×5000 mm méretnél 1.77 W/m²K (zárt pozícióban) 1.77 W/m²K (zárt pozícióban)

Előnyök
  • Alacsony karbantartási költségek 200.000 ciklusonként
  • Beépített fotocella vagy fényrács
  • III. osztályú szélterhelés elleni védelem
  • Jó hőszigetelő képesség
  • Gyors, egyszerű összeszerelés / előszerelt láncos rendszer
  • Gyors nyitási sebesség
Kapuszárny konfigurációja

A Helix/S600 kapuk paneleit az alábbi táblázat szerint lehet kombinálni, azonban az ALU kapuk padlóval érintkező alsó szekciója minden esetben ISO panel kell, hogy legyen.

Helix / S600 ALU ISO
Min Max Min Max
alsó szekció – – 366 mm 610 mm
középső szekció 250 mm 366 mm 366 mm 366 mm
felső szekció 275 mm 366 mm 250 mm 366 mm
